Technicky identické s produkty essertop®. Pyramidový tvar světlíků essertop® otevírá nové designové možnosti, aniž by došlo ke znehodnocení funkčnosti.

Pyramidový světlík essertop®  je standardně vybaven speciálním zasklením, které umožňuje difuzi vodních par. Je z výroby připraven pro montáž otevírače pro denní větrání a ventilaci.

Kování a zámek jsou předem nainstalovány v továrně, díky čemuž je sestavení světlíku a manžety rychlé a snadné.  K dispozici je i otevíratelná varianta.
  • Produkt

    VARIANTY VÝPLNĚ:

  • Parametry
    Dosavadní hodnoty U (W/m2K)
    UHodnota U zasklení podle EN 673:2011
    UcHodnota U manžety podle DIN EN ISO 6496
    Nové hodnoty U podle EN 1873:2014 (W/m2K)
    Urc refHodnota U bodového světlíku + manžety
    (Reference: Jmenovitá světlost 120 x 120 cm / Výška manžety 30 cm)
    Urc Hodnota U bodového světlíku + manžety
    Ur Hodnota U bodového světlíku (vrchlíku)
    UtHodnota U zasklení
    UeHodnota U rámu
    UupHodnota U manžety
    ΨÚpravný součinitel ve vztahu k délce v oblasti přechodu zasklení a rámu
    ΨÚpravný součinitel ve vztahu k délce v oblasti přechodu rámu a manžety

    pyramida rám světlíku - pvc

    VýplňSchémaSoučinitel prostupu teplaSvětelná propustnostVzduchová neprůzvučnost
    Ut/Ug [W/m2K]Urc/Uw [W/m2K]ƮD65 opál  [%]ƮD65 čirý [%]Rw [dB]
    2-vrstvétyp A2,71,6778422
    typ B2,642,327580
    3-vrstvétyp A1,81,2687722
    typ B1,751,647075
    4-vrstvétyp A1,51,1657122
    typ B1,311,3657025
    kopule + 1x25mm PC deska1,11,14  25
  • Manžety

    Manžety z PVC

    15 cm30 cm50 cm
    Hodnota U1,1 W/m2KHodnota Uc 0,6 W/m2KHodnota Uc 0,6 W/m2K
    Hodnota Uup 1,9 W/m2KHodnota Uup 0,8 W/m2KHodnota Uup 0,8 W/m2K

    15 cm30 cm40 nebo 50 cm
    Hodnota Uc 0,8 W/m2KHodnota Uc 0,8 W/m2KHodnota Uup 0,8 W/m2K
    Hodnota Uup 1,4 W/m2KHodnota Uup 1,0 W/m2KHodnota Uc 0,8 W/m2K
    15 cm s izolačním zesílením30 cm s izolačním zesílením40 nebo 50 cm s izolačním zesílením
    Hodnota Uc 0,5 W/m2KHodnota Uc 0,6 W/m2KHodnota Uup 0,5 W/m2K
    Hodnota Uup 0,9 W/m2KHodnota Uup 0,5 W/m2KHodnota Uc 0,5 W/m2K




    30 cm40 cm50 cm
    Hodnota Uc 1,1 W/m2KHodnota Uc 1,1 W/m2KHodnota Uc 1,1 W/m2K
    Hodnota Uup 1,7 W/m2KHodnota Uup 1,5 W/m2KHodnota Uup 1,3 W/m2K
  • Technické specifikace
    Provedení2 vrstvy3 vrstvy4 vrstvy
    Zaskleníopál
    opál
    čiré
    čiré
    opál
    opál
    opál
    čiré
    čiré
    čiré
    opál
    čiré
    čiré
    opál
    čiré
    čiré
    čiré
    čiré
    Světelná propustnost T65 v %778468776571
    Prostup celkové energie v %697458645155
    Jmenovitá světlost cm x cmČistý průzor světla v m2OtevíračePoloha/Počet
    Plocha odvětrání v m2 při výšce zdvihu
    28 cm30 cm50 cm75 cm
    60 x 600,180,180,18--
    80 x 800,380,350,370,38-
    90 x 900,520,400,430,52-
    100 x 1000,670,460,490,67-
    120 x 1201,040,570,611,021,04
    150 x 1501,740,740,791,321,74
    180 x 1802,62-0,971,622,43
    200 x 2003,31-1,091)1,822,73

    1) Otvírač Comfort nelze používat jako tandemový systém.

  • Otevírací mechanismy
    • Otevírací mechanismy:

      Elektrický otevírač 300 Basic, 230 V

      • Výška zdvihu 300 mm
      • Pohon je chráněn před stříkající vodou
      • S vysoce kvalitním plastovým krytem, který je na vyžádání k dispozici v bílé barvě
      • Bezúdržbový
      • Automatické vypnutí v koncové poloze
      • Elektronická ochrana proti přetížení
      • Tandemový provoz bez přídavných synchronních řídících modulů

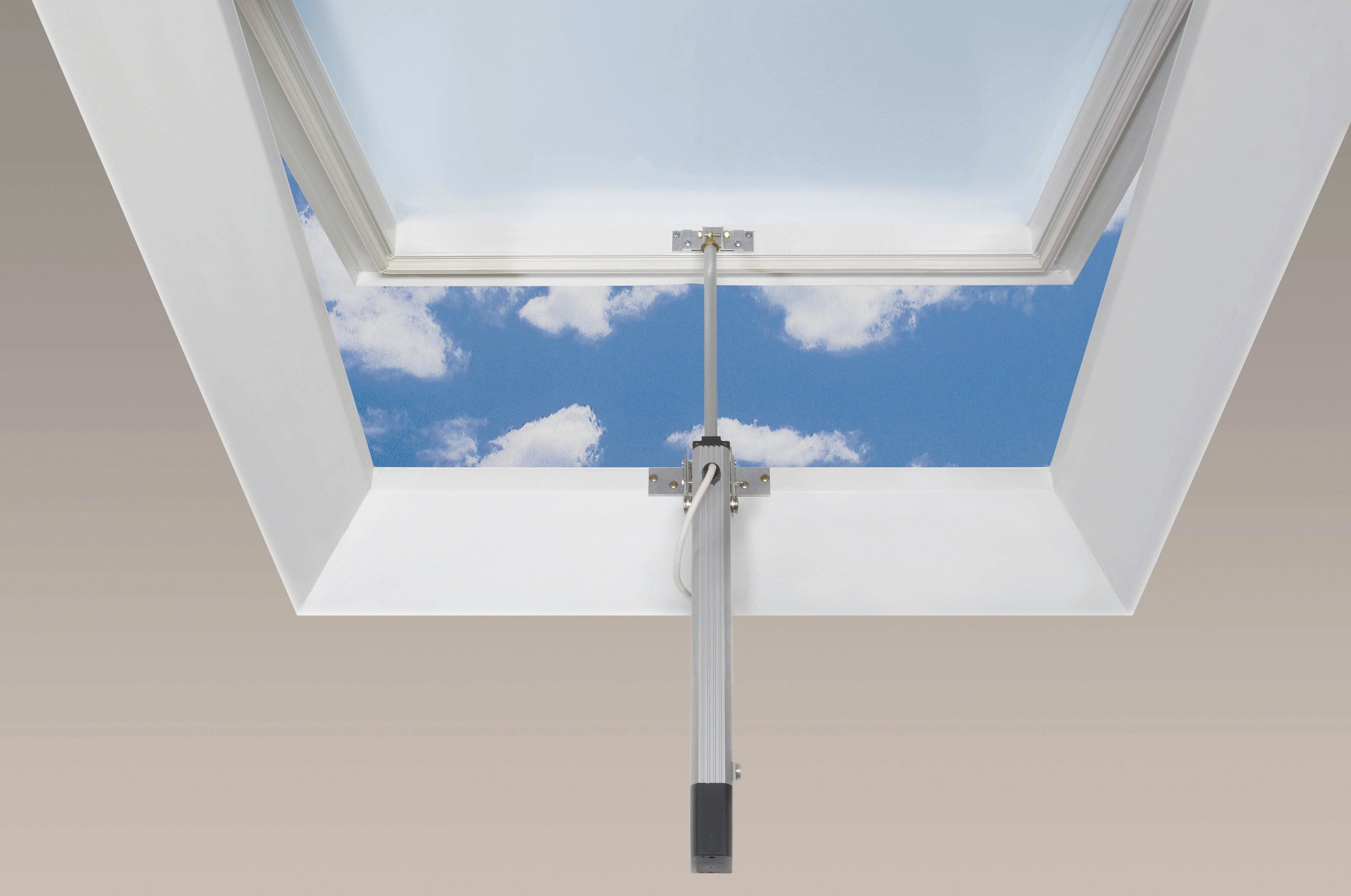

      Elektrický otevírač 300 Comfort, 230 V

      • Výška zdvihu 300 mm
      • Pohon je chráněn před stříkající vodou
      • S vysoce kvalitním hliníkovým krytem, který je na vyžádání k dispozici v bílé barvě
      • Bezúdržbový
      • Automatické vypnutí v koncové poloze
      • Elektronická ochrana proti přetížení

      Elektrický otevírač 500, 230 V

      • Výška zdvihu 500 mm
      • Pohon je chráněn před stříkající vodou vysoce kvalitním kovovým krytem
      • Bezúdržbový
      • Automatické vypnutí v koncové poloze
      • Termická ochrana proti přetížení
      • Tandemový provoz bez přídavných synchronních řídících modulů

      Elektrický otevírač fumilux® 24-J 10, 24 V

      • Výška zdvihu 300, 500 nebo 750 mm
      • Pohon je chráněn před stříkající vodou
      • S vysoce kvalitním hliníkovým krytem, který je na vyžádání k dispozici v bílé barvě
      • Bezúdržbový
      • Automatické vypnutí v koncové poloze

      Pneumatický otevírač fumilux® G3

      • Výška zdvihu 300, 500 nebo 750 mm
      • S vysoce kvalitním hliníkovým krytem
      • Bezúdržbový
      • Automatické, mechanické vypnutí v koncové poloze (možnost ručního odblokování)
      • Provoz možný jednotlivě nebo v tandemu

      Ruční otevírač, vřetenový

      • Výška zdvihu 280 mm
      • Vřeteno z pozinkované oceli/mosaz
      • Bezúdržbový
      • Plynule nastavitelný

      Požadované příslušenství:

      • Ruční klika (170 cm)
      • Výsuvná tyč (80 cm)

      Elektrický otevírač KS 300, 230 V

      • Výška zdvihu 300 mm
      • Systém pohonu je chráněn vysoce kvalitním hliníkovým krytem, který je na vyžádání k dispozici také v bílé barvě (RAL 9016)
      • Bezúdržbový
      • Automatické vypnutí při přetížení

      Elektrický otevírač KS 500, 230 V

      • Výška zdvihu 500 mm
      • Systém pohonu je chráněn vysoce kvalitním hliníkovým krytem, který je na vyžádání k dispozici také v bílé barvě (RAL 9016)
      • Bezúdržbový
      • Automatické vypnutí při přetížení

      Skrytý elektrický otevírač KS 300, 230 V

      • Výška zdvihu 300 mm
      • Otevírač umístěn venku
      • Nepozorovatelný zevnitř
      • Systém pohonu je chráněn vysoce kvalitním hliníkovým krytem
      • Bezúdržbový
      • Automatické vypnutí při přetížení

      Elektrický otevírač KS Twin, 24 V

      • Výška zdvihu 400 mm
      • Systém pohonu je chráněn vysoce kvalitním hliníkovým krytem, který je na vyžádání k dispozici také v bílé barvě (RAL 9016)
      • Bezúdržbový
      • Automatické vypnutí při přetížení
      • Dodání včetně větrací centrály 24V

      Elektrický otevírač KS SOLAR

      • Výška zdvihu 250 mm
      • Systém pohonu je chráněn vysoce kvalitním zinkovaným litým krytem
      • Bezúdržbový
      • Na solární pohon, bez spotřeby el. energie
      • Ovládání dálkovým ovladačem
    • Příslušenství otevíracích mechanismů:

      Systém ochrany proti větru a dešti J 10

      • Detekuje sílu větru a deště a automaticky uzavírá kopulový či plochý střešní světlík.
      • Obsahuje větrné čidlo, senzor deště s konzolí, řídící jednotku a nástěnnou konzoli
      • Nastavitelný senzor větru
      • Možnost řízení až 3 skupin otevíračů
      • Kompatibilní také s otevíračem 24 V

      Rádiový přijímač

      • K rádiovému ovládání systémů otvírání 230V
      • Kombinovatelné se stěnovým a ručním vysílačem a TaHoma-Box Premium

      Rádiový nástěnný ovladač

      • V jednokanálovém provedení k ovládání systému s jedním otevíračem
      • Včetně upevňovacích desek
      • Vhodný do všech běžných spínacích programů

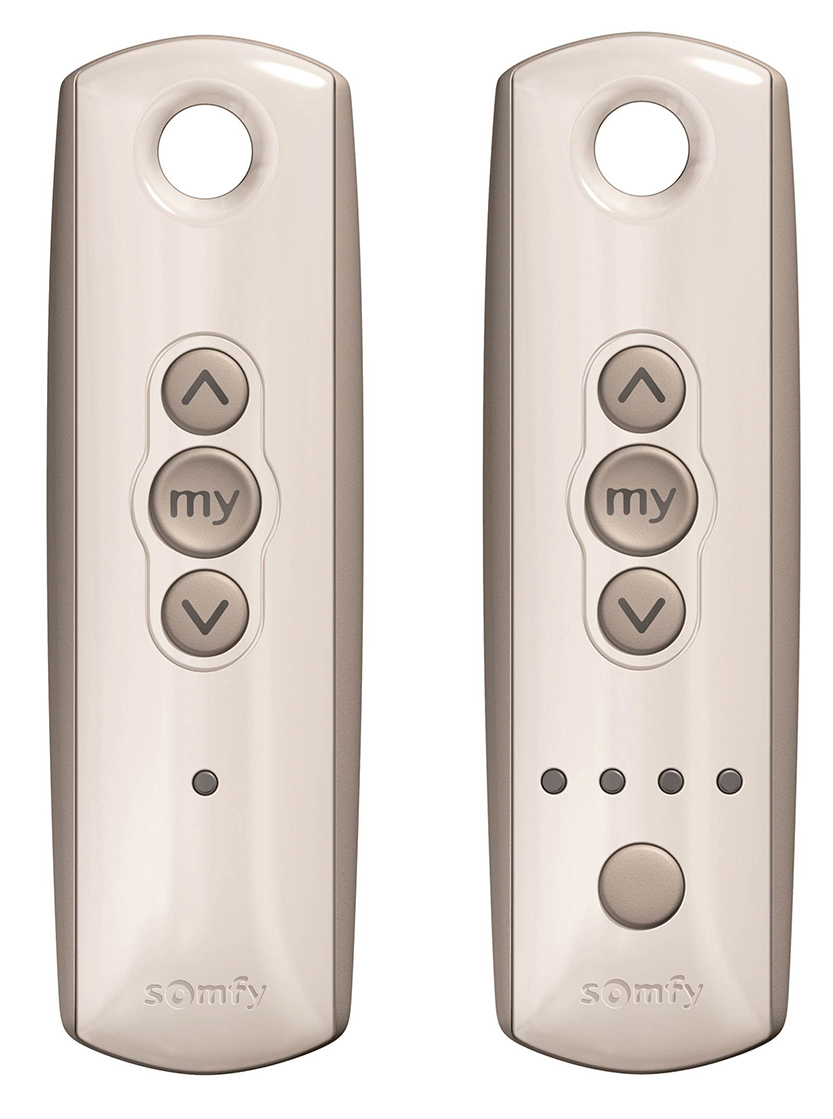

      Rádiový ruční ovladač

      • V jednokanálovém provedení k ovládání systému s jedním otevíračem
      • 4-kanálové provedení pro diferencované řízení až 4 systémů otevíraní

      Rádiový větrný a sluneční senzor

      • Detekuje sílu větru, respektive slunečního záření a hlásí přijímači
      • Možno rozšířit o přijímač deště

      Dešťový senzor

      • Hodící se k rádiovému větrnému a slunečnímu senzoru
      • Detekuje srážky a hlásí přijímači

      TaHoma-Box Premium

      • Vhodné pro ovládání otevíračů 230V pomocí aplikace v chytrém telefonu či tabletu z domova nebo na cestách
      • Potřebné příslušenství: rádiový přijímač a stěnový nebo ruční vysílač
      • Bez smluvního závazku
      • TaHoma-App bezplatně k dispozici

      Dálkově ovládaná větrací centrála 24 V

      • Snadná a praktická obsluha pomocí tlačítka ventilace (na / pod omítkou) nebo rádiového dálkového ovladače
      • Lze kombinovat s 24 V elektrickými otevírači
    • Střešní výlezy

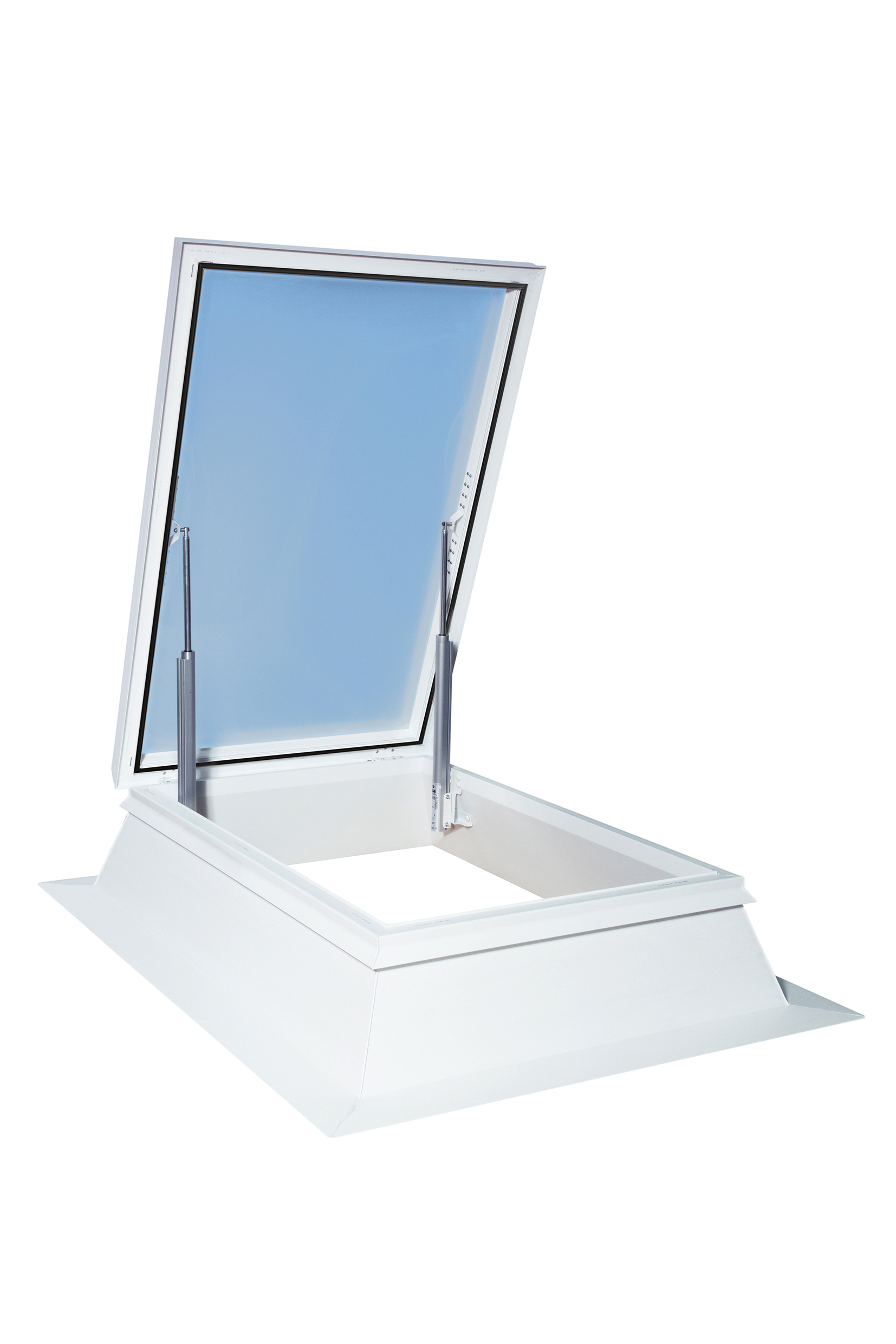

      Elektrický střešní výlez/vstup 24 V

      • Sada pro 24 V
      • Na žádost k dispozici v bílé barvě
      • Pohodlný přístup i při velkých jmenovitých velikostech
      • Lze použít také pro odvod kouře ze schodišťových šachet

      Ruční střešní výlez/vstup

      • Sada s pneumatickými písty
      • Sada se zarážkou
      • Volitelně s funkcí vstupního střešního poklopu (otvíraného zvenčí)
      • Volitelně s integrovaným zavěšením pro žebřík
  • Příslušenství

    Ochrana proti propadnutí

    Ochrana brání propadnutí osob světlíkem do budovy. Robustní konstrukce mřížky z pozinkovaného ocelového plechu byla testována a certifikována v souladu se státní institucí úrazového pojištění zaměstnanců stavebního průmyslu v Německu, v souladu se směrnicí GS18 – a to jak pro novostavby, tak i pro dodatečnou montáž v případě rekonstrukce.

    Ochrana proti propadnutí esserprotect®  se dodává pro:

    • Kopulové světlíky řady essertop®
    • Prakticky všechny manžety světlíků od ostatních výrobců
    • Přímou instalaci pod manžetu nebo do rámu kopulového světlíku
    • Dovybavení manžet nebo při jejich renovaci
    • Instalaci do konstrukce rámu kopulového světlíku

    Ochranná síť proti hmyzu

    Otevřené světlíky a okna vytvářejí prostor pro vniknutí hmyzu, listí a nečistot. Ochranná síť esserprotect® uzavírá otevřený prostor jemnou síťovinou, která je napnutá v hliníkovém rámu bílé barvy. Těsnicí pásek s kartáčky utěsňuje prostor kolem otevíracího mechanismu. Ochranu proti hmyzu lze snadno vyjmout a vyčistit.

    V potravinářských podnicích, kde se zpracovávají a vyrábějí potraviny (pekárny, řeznictví, velké kuchyně, jídelny, atd.) zabraňuje síťka kontaminaci a je zároveň povinná v souladu s nařízením EU 825-2004, Příloha II, Část I a II.

    Ochrana proti hmyzu esserprotect® je k dispozici:

    • pro všechny hranaté bodové i ploché střešní světlíky řady essertop®, essersky®
    • předem připravená pro konkrétní jmenovitou světlost
    • pro přímou montáž nebo k dodatečné instalaci

    Stínění

    Přirozené denní světlo je nejlepším řešením pro zdravé a ekologické osvětlení místností. Intenzivní sluneční světlo však může být vnímáno jako rušivé, zejména pokud způsobuje přehřívání místnosti, oslňuje a ruší projektorem promítané prezentace. Řešením je systém stínění esserprotect®: Tyto plynule nastavitelné skládané rolety vytvářejí v místnosti optimální atmosféru.

    • Materiál v bílé barvě, integrováno v rámu (bílá RAL 9016)
    • Varianty materiálu: transparentní, neprůhledný a zatemňovací
    • Ovládání spínačem na zdi nebo dálkovým ovladačem
    • Předem sestaveno v továrně
    • Lze dodatečně nainstalovat na všechny kopulové i ploché střešní světlíky řady essertop®, essersky®

    Ochrana proti propadnutí a vloupání

    Četnost vloupání a vandalismu kontinuálně stoupá. Optimálním řešením pro světlíky je ochrana proti propadnutí a vloupání esserprotect®. Disponuje velmi odolnými mřížovými vložkami (profilové a kulaté tyče z různých slitin oceli), které jsou testovány a schváleny podle DIN EN 1627 pro třídy odolnosti 2, 3 a 4.

    Ochranu proti propadnutí a vloupání esserprotect®  dodáváme:

    • Pro klasické nebo kruhové bodové světlíky a ploché světlíky série essertop® a essersky®
    • K přímým nebo dodatečným montážím pod manžetu nebo do střešního otvoru

    Zatemnění

    Zatemnění esserprotect® umožňuje individuální, plynulé ovládání zatemnění místnosti. Obsluhuje se volitelně přes tlačítka ovládání na stěně nebo rádiově dálkovým ovladačem.

    • Textilie je upevněná podél celého hliníkového rámu
    • Kombinace textil-plast, odolnost vůči UV, obsahuje látky zpomalující hoření dle normy DIN 4102 B1
    • Ovládání spínačem na zdi nebo rádiovým dálkovým ovladačem
    • Předem sestaveno v továrně, dodatečně lze nainstalovat na všechny hranaté bodové i ploché střešní světlíky řady essertop®  a essersky®
    • Lze kombinovat s otevíracím mechanismem a příslušenstvím ESSERTEC

    Ochrana proti kroupám

    Prudké bouře, vichřice, krupobití – počasí je stále extrémnější a způsobuje velké škody. Ochrana proti kroupám esserprotect®  zde nabízí účinnou ochranu při nepatrném ovlivnění světelné propustnosti.

    • Vysoká ochrana proti krupobití
    • Velká světelná prostupnost
    • Korozi odolné ocelové pletivo
    • Lze dovybavit hranaté bodové světlíky série essertop®



    Spojovací sada

    Spojovací sada obsahuje hliníkové profily, rohové spojky a příslušný připevňovací materiál a používá se k vytvoření těsného spoje mezi zvednutou střešní izolací/fólií a manžetou. Spojovací sady jsou dodávány na míru podle konkrétní jmenovité světlosti.

    • Profily jsou již předem dílensky vyřezané a navrtané na požadované velikosti
    • Jednoduchá montáž aretací na ochranné oplechování proti krupobití na nasazovací PVC manžetě ESSERTEC
    • Lze použít u všech typů manžet z PVC nebo sklolaminátu
