Bezpečnost bez kompromisů

Schodišťové šachty se v případě požáru stávají únikovými cestami a zároveň přístupem pro záchranné týmy. Z tohoto důvodu česká legislativa specifikuje konkrétní pokyny pro odvod kouře ze schodišťových šachet v obytných, kancelářských a administrativních budovách. V České republice je čistá plocha otvorů větracích systémů stanovena na 2 m2, výjimečně však na 1,5 m2


  • Produkt

    Základní sada fumilux® 24-J 10 a KS fumilux® 24

    Tyto sady, z nichž každá je k dispozici v provedení odpovídající české legislativě obsahují:

    • Řídící centrálu s integrovaným nouzovým napájením (72 hodin funkční bezpečnosti)
    • Požární tlačítka (nouzová tlačítka OTEVŘENO/ZAVŘENO) oranžové barvy
    • Tlačítko denního větrání
    • Motor pro odvod kouře s výškou zdvihu 500/750 mm

    Základní sady lze kombinovat s kopulovými světlíky řady essertop®.

  • Technické specifikace

    fumilux® 24-J 10

    Jmenovitá světlost cm x cmČistý průzor světla v m2Plocha odvětrání v mpři výšce zdvihuPoloha otevírače
    50 cm1)75 cm1)100 cm1)
    70 x 140 0,63 0,63 0,63
    80 x 80 0,380,382) --
    80 x 1000,510,512) --
    90 x 900,520,522)--
    90 x 120 0,730,732)--
    100 x 1000,67 0,672)--
    100 x 150 1,081,051,08-
    100 x 2001,491,301,49-
    100 x 240 1,821,501,82-
    100 x 250 1,901,551,90-
    100 x 3002,311,802,31-
    110 x 1401,121,051,12-
    120 x 1201,041,021,04-
    120 x 1501,341,151,35-
    120 x 1801,651,301,65-
    120 x 2402,261,602,26-
    120 x 2502,371,652,37-
    120 x 2702,571,752,57-
    120 x 3002,881,902,88-
    125 x 1251,141,071,14-
    125 x 2502,481,692,48-
    135 x 2302,481,632,47-
    150 x 1501,741,311,741,74
    150 x 1802,141,462,142,14
    150 x 2102,531,612,432,53
    150 x 2402,931,762,662,93
    150 x 2503,061,812,733,06
    150 x 2703,331,912,883,33
    150 x 3003,722,073,113,72
    170 x 3004,292,163,264,29
    180 x 1802,621,612,432,62
    180 x 2403,601,912,883,60
    180 x 2503,761,962,963,76
    180 x 2704,082,063,114,08
    200 x 2003,311,812,733,31

    KS fumilux® 24

    Jmenovitá světlost cm x cmPlocha odvětrání v mpři výšce zdvihuPoloha otevírače
    30 cm50 cm40 cm
    50 x 1000,26-
    50 x 150 0,423)--
    60 x 600,18--
    60 x 900,30--
    60 x 1200,433)--
    70 x 1400,523)--
    80 x 800,373)--
    80 x 1000,433)0,510,51
    90 x 900,433)--
    90 x 120-0,730,70
    100 x 1000,493)0,670,66
    100 x 150-1,073)0,864)
    100 x 200-1,321,06
    100 x 240--1,22
    100 x 250--1,26
    100 x 300--1,46
    110 x 140-1,070,86
    120 x 120-1,020,82
    120 x 150-1,170,94
    120 x 180-1,321,06
    120 x 240--1,30
    120 x 250--1,34
    120 x 270--1,42
    120 x 300--1,54
    125 x 125-1,070,86
    125 x 250--1,36
    135 x 230--1,32
    150 x 150-1,313)1,06
    150 x 180--1,18
    150 x 210--1,30
    150 x 240--1,42
    150 x 250--1,46
    150 x 270--1,54
    150 x 300--1,66
    170 x 300--1,74
    180 x 180--1,30
    180 x 240--1,54
    180 x 250--1,58
    180 x 270--1,66
    200 x 200--1,46
    1) Na vyžádání lze dodat i další výšky zdvihu.
    2) V závislosti na výšce manžety a na tloušťce stropu (rozsah otáčení).
    3) Pouze v kombinaci s bodovými světlíky essertop®.
    4) Pouze v kombinaci s plochými světlíky essersky® jako tandemový otvírač.
  • Komponenty systémů

    Tahový vřetenový pohon JM-DC-1000

    • Motor 24 V DC, 1,1 A, se zavěšením pro bodové světlíky
    • Zvedací síla 1000 N
    • Zdvih 500 mm nebo 750 mm

    Řetězový motor

    • Motor 24 V DC, se zavěšením pro bodový světlík
    • KS 300: 1,0 A, zvedací síla 250 N, zdvih 300 mm
    • KS 500: 1,2 A, zvedací síla 600 N, zdvih 500 mm

    Sada vřetenových pohonů

    • Sada synchronizovaných motorů 24 V DC, 1,1 A, se zavěšením pro bodový světlík
    • Zvedací síla 1000 N
    • Zdvih 500 mm nebo 750 mm

    KS twin 400 Vřetenový pohon

    • Motor 24 V DC, 2,4 A, se zavěšením pro bodové světlíky
    • Zvedací síla 1200 N
    • Zdvih 400 mm

    V x Š x H = 345 x 255 x 105 mm

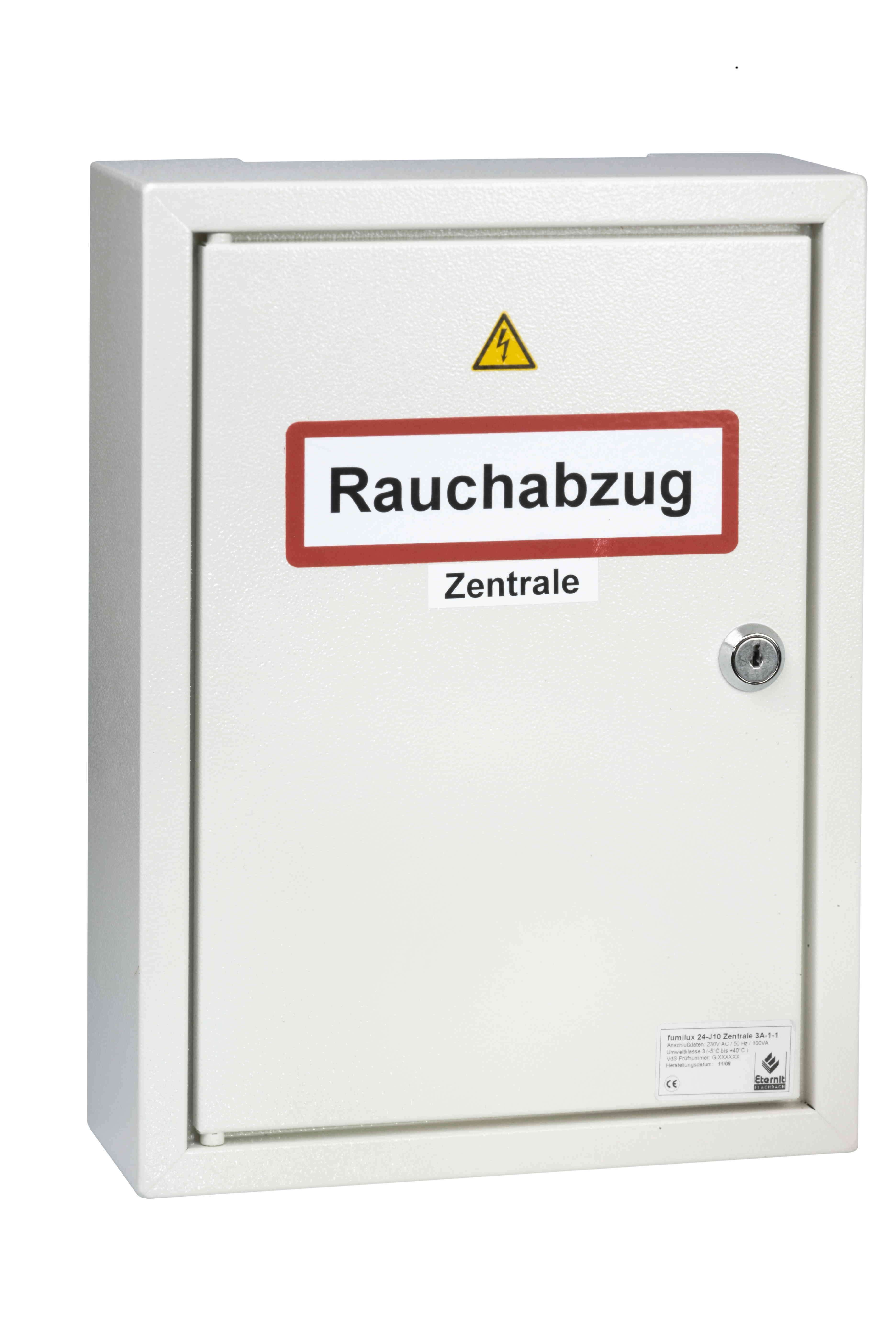

    Řídící panel SHE

    • Nástěnný model pro montáž na omítku se záložním zdrojem 2A-1-1
    • Výstupní proud 2,2 A, pro max. dva motory JM-DC-1000 nebo KS 300
    • 5A-1-1: provoz 5 A, pro max. čtyři motory JM-DC-1000 / pět motorů KS 300 / čtyři motory KS 500 / dva motory KS Twin 400.

    V x Š x H = 125 x 125 x 38 mm

    Požární tlačítko SHE HSE typu 6

    • Nouzové tlačítko pro otevření/zavření
    • Standardně oranžová barva
    • Na vyžádání k dispozici v šedé, modré, žluté nebo červené barvě.

    Ø 100 mm, H = 60 mm

    Detektor kouře

    • Detektor na principu rozptýleného světla pro spolehlivou detekci kouře
    • Nutno měnit po 8 letech dle právních pře

    V x Š x H = 81 x 81 x 60 mm

     Tlačítko denního větrání

    • Instalované na stěně nebo pod omítku

    V x Š = 81 x 81 mm

    Klíčový spínač denního větrání

    • Alternativní ovládání pomocí zámku s cylindrickou vložkou
    • Model pro montáž pod omítku

    Detektor větru a deště J 10

    • Detekuje sílu větru a dešťových srážek a automaticky uzavírá světlík
    • Skládá se ze snímače větru a deště a zásuvné karty pro schodišťovou centrálu
  • Schéma systémů

    Doporučené vedení kabelů pro řídící centrálu 2A-1-1 (montáž na omítku)

    A = (N)HXH-FE 180/E90

    4 x 1,5 mm2 až 38 m,
    4 x 2,5 mm2 až 63 m

    B = JE-H(St)H E902 x 2 x 0,8 mm Ø
    C = JE-H(St)H E904 x 2 x 0,8 mm Ø
    D = FRNC Silikon2 x 0,75 mm2 (délka 1 m)
    E = JE-H(St)H E902 x 2 x 0,8 mm Ø



    Kabel A pro řídící centrálu 5A-1-1:Délka kabelů v metrech
    Počet pohonůTyp motoru4 x 1,5 mm24 x 2,5 mm2
    1JM-DC 100076127
    2JM-DC 10003863
    3JM-DC 10002542
    4JM-DC 10001931
