Hranaté světlíky ESSERDOME

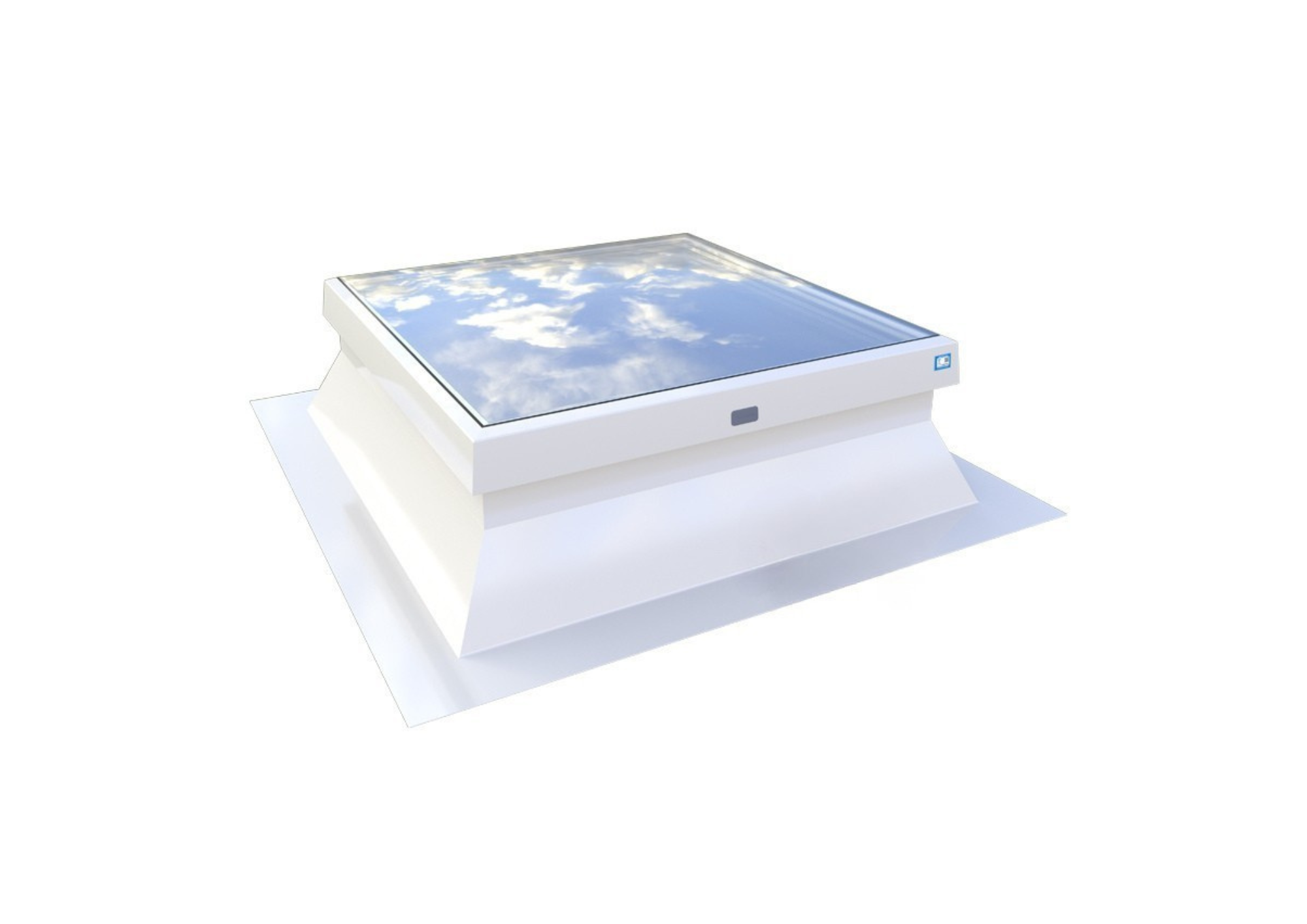

Světlík Esserdome® je střešní světlík pro osvětlení a větrání budov s plochou střechou. Zvláštností je zaoblené vnější zasklení. Světlík do ploché střechy je pevně uzavřený, nicméně v případě potřeby je možné jej rychle přestavět na otevírací systém.

Za nejlepší výhody můžeme uvést: silikátové zasklení, díky kterému je výhled křišťálově čistý, vynikající tepelná a zvuková izolace, trvalá odolnost proti propadnutí díky stabilnímu zasklení a možnost provedení v různých variantách.

Pro větší výběr rozměrů se podívejte i na naše další výrobky, třeba na hranatý světlík kopulový.

Můžeme vám poradit s výběrem nebo instalací plochých světlíků?

Kontaktujte nás
  • Produkt

    VARIANTY VÝPLNĚ:

    Tepelně izolační zasklení VSG vnější, trojsklo
    čiré nebo opálové
    Hodnota Ur 0,94 W/m2K

  • Parametry
    Dosavadní hodnoty U (W/m2K)
    Ug Hodnota U zasklení podle EN 673:2011
    UcHodnota U manžety podle DIN EN ISO 6496

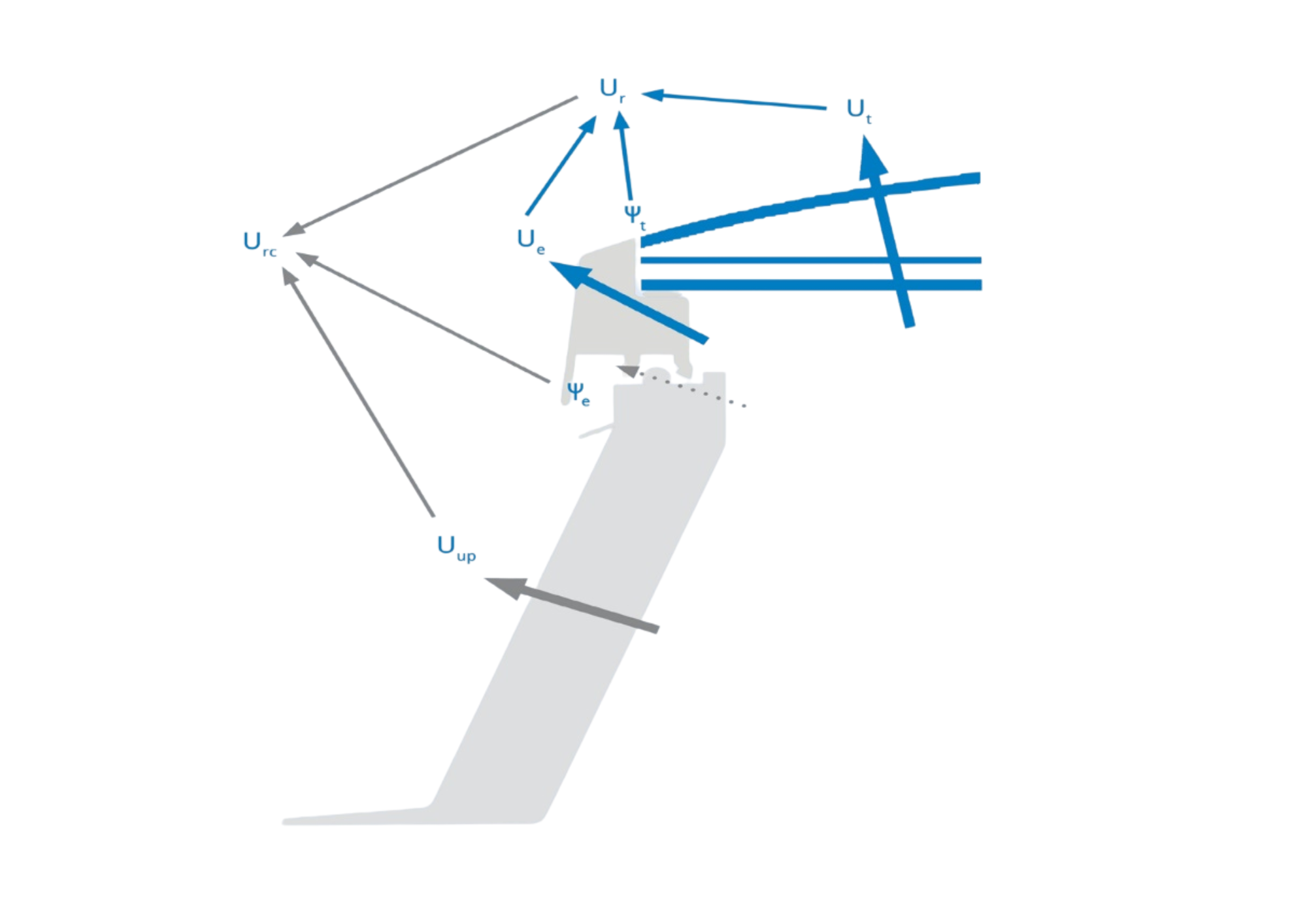

    Nové hodnoty U podle EN 1873:2014 (W/m2K)
    Urc refHodnota U bodového světlíku + manžety
    (Reference: Jmenovitá světlost 120 x 120 cm / Výška manžety 30 cm)
    Urc Hodnota U bodového světlíku + manžety
    Ur Hodnota U bodového světlíku (vrchlíku)
    UtHodnota U zasklení
    UeHodnota U rámu
    UupHodnota U manžety
    Ψt Úpravný součinitel ve vztahu k délce v oblasti přechodu zasklení a rámu
    Ψe Úpravný součinitel ve vztahu k délce v oblasti přechodu rámu a manžety
    VýplňSoučinitel prostupu teplaSvětelná propustnostVzduchová neprůzvučnost
    Ut/Ug [W/m2K]Ur [W/m2K]ƮD65 [%]Rw [dB]
    SkleněnéTrojskločirý0,90,9471,437
    opál0,90,9436,537
  • Manžety

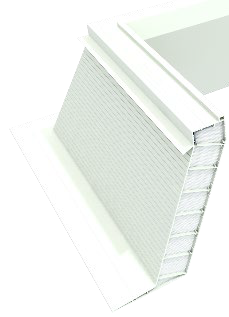

    Manžety z PVC

    • Tepelně izolováno
    • Integrovaná dešťová lišta chrání horní připojovací bod vyvýšené střešní fólie a nahrazuje trvale pružné těsnění stěnové spojovací lišty
    • s okapnicí na šroubovací přírubě
    • speciální umístění závěsu pro optimální utěsnění mezi světlíkem a manžetou
     30 cm50 cm
     Hodnota Urc 0,87 W/m2KHodnota Urc 0,86 W/m2K
     Hodnota Uup 0,78 W/m2KHodnota Uup 0,78 W/m2K

    Manžety ocelové therm

    • Tepelně izolovaná
    • Připojení bez stěnové spojovací lišty - střešní fólii lze mechanicky upevnit pod rám manžety
    • Připojení se stěnovou spojovací lištou - vhodné hlavně pro velká okna do plochých střech, protože se nemusí na místě demontovat
    • pro oba případy - lze vynechat trvale pružný těsnící spoj
    • vnitřní část RAL 9016
    30 cm50 cm70 cm
    Hodnota Urc 0,90 W/m2KHodnota Urc 0,77 W/m2KHodnota Urc 0,69 W/m2K
    Hodnota Uup 0,84 W/m2KHodnota Uup 0,65 W/m2KHodnota Uup 0,57 W/m2K

    Manžety laminátové

    • Tepelně izolováno
    • S okapnicí na šroubovací přírubě
    • Lze natírat
    • Na přání vnější strana k dispozici v různých barvách
    15 cm30 cm50 cm
    Hodnota Urc 1,1 W/m2KHodnota Urc 0,96 W/m2KHodnota Urc 0,89 W/m2K
    Hodnota Uup 1,4 W/m2KHodnota Uup 1,0 W/m2KHodnota Uup 0,84 W/m2K



  • Technické specifikace
    Zasklenítrojsklo
    čiré    		trojsklo opál
    Světelná propustnost T65 v %71,436,5
    Součinitel prostupu tepla Ut v W/m2K0,90,9
    Jmenovitá světlost cm x cmČistý průzor světla v m2OtevíračePoloha/Počet
    Plocha odvětrání v m2 při výšce zdvihu
    28 cm30cm50cm
    80 x 800,380,340,360,36
    90 x 900,520,390,420,49
    100 x 1000,670,450,480,64
    120 x 1201,04-0,601,00
    150 x 1501,74-0,781,30
  • Otevírací mechanismy
    • Otevírací mechanismy:

      Elektrický otevírač 300 Basic, 230 V

      Elektrický otevírač 300 Basic, 230 V
      • Výška zdvihu 300 mm
      • Pohon je chráněn před stříkající vodou
      • S vysoce kvalitním plastovým krytem
      • Bezúdržbový
      • Automatické vypnutí v koncové poloze
      • Elektronická ochrana proti přetížení
      • Tandemový provoz bez přídavných synchronních řídících modulů

      Elektrický otevírač 300 Comfort, 230 V

      Elektrický otevírač 300 Comfort, 230 V
      • Výška zdvihu 300 mm
      • Pohon je chráněn před stříkající vodou
      • S vysoce kvalitním hliníkovým krytem
      • Bezúdržbový
      • Automatické vypnutí v koncové poloze
      • Elektronická ochrana proti přetížení

      Elektrický otevírač 500, 230 V

      Elektrický otevírač 500, 230 V
      • Výška zdvihu 500 mm
      • Pohon je chráněn před stříkající vodou vysoce kvalitním kovovým krytem
      • Bezúdržbový
      • Automatické vypnutí v koncové poloze
      • Termická ochrana proti přetížení
      • Tandemový provoz bez přídavných synchronních řídících modulů

      Elektrický otevírač fumilux® 24-J 10, 24 V

      Elektrický otevírač fumilux®
      • Výška zdvihu 300, 500 nebo 750 mm
      • Pohon je chráněn před stříkající vodou
      • S vysoce kvalitním hliníkovým krytem
      • Bezúdržbový
      • Automatické vypnutí v koncové poloze

      Pneumatický otevírač fumilux® G3

      Pneumatický otevírač fumilux® G3
      • Výška zdvihu 300, 500 nebo 750 mm
      • S vysoce kvalitním hliníkovým krytem
      • Bezúdržbový
      • Automatické, mechanické vypnutí v koncové poloze (možnost ručního odblokování)
      • Provoz možný jednotlivě nebo v tandemu

      Ruční otevírač, vřetenový

      Ruční otevírač, vřetenový
      • Výška zdvihu 280 mm
      • Vřeteno z pozinkované oceli/mosaz
      • Bezúdržbový
      • Plynule nastavitelný

      Požadované příslušenství:

      • Ruční klika (170 cm)
      • Výsuvná tyč (80 cm)

      Elektrický otevírač KS 300, 230 V

      Elektrický otevírač KS 300, 230 V
      • Výška zdvihu 300 mm
      • Systém pohonu je chráněn vysoce kvalitním hliníkovým krytem
      • Bezúdržbový
      • Automatické vypnutí při přetížení

      Elektrický otevírač KS 500, 230 V

      Elektrický otevírač KS 500, 230 V
      • Výška zdvihu 500 mm
      • Systém pohonu je chráněn vysoce kvalitním hliníkovým krytem
      • Bezúdržbový
      • Automatické vypnutí při přetížení

      Elektrický otevírač KS Twin, 24 V

      Elektrický otevírač KS Twin, 24 V
      • Výška zdvihu 400 mm
      • Systém pohonu je chráněn vysoce kvalitním hliníkovým krytem
      • Bezúdržbový
      • Automatické vypnutí při přetížení
      • Dodání včetně větrací centrály 24V

      Otevírač s ručním úchytem

      Otevírač s ručním úchytem
      • Bílá barva (RAL 9016)
      • Jednoduchá montáž díky připraveným funkčním bodům
      • Volitelně uzavíratelný
    • Příslušenství otevíracích mechanismů:

      Systém ochrany proti větru a dešti J 10

      Ochrana proti větru a dešti
      • Detekuje sílu větru a deště a automaticky uzavírá kopulový či plochý střešní světlík.
      • Obsahuje větrné čidlo, senzor deště s konzolí, řídící jednotku a nástěnnou konzoli
      • Nastavitelný senzor větru
      • Možnost řízení až 3 skupin otevíračů
      • Kompatibilní také s otevíračem 24 V

      Rádiový přijímač

      Rádiový přijímač
      • K rádiovému ovládání systémů otvírání 230V
      • Kombinovatelné se stěnovým a ručním vysílačem a TaHoma-Box Premium

      Rádiový nástěnný ovladač

      Rádiový nástěnný ovladač
      • V jednokanálovém provedení k ovládání systému s jedním otevíračem
      • Včetně upevňovacích desek
      • Vhodný do všech běžných spínacích programů

      Rádiový ruční ovladač

      Rádiový ruční ovladač
      • V jednokanálovém provedení k ovládání systému s jedním otevíračem
      • 4-kanálové provedení pro diferencované řízení až 4 systémů otevíraní

      Rádiový větrný a sluneční senzor

      Rádiový větrný a sluneční senzor
      • Detekuje sílu větru, respektive slunečního záření a hlásí přijímači
      • Možno rozšířit o přijímač deště

      Dešťový senzor

      Dešťový senzor
      • Hodící se k rádiovému větrnému a slunečnímu senzoru
      • Detekuje srážky a hlásí přijímači

      TaHoma-Box Premium

      TaHoma Box 1811358 Original 3164
      • Vhodné pro ovládání otevíračů 230V pomocí aplikace v chytrém telefonu či tabletu z domova nebo na cestách
      • Potřebné příslušenství: rádiový přijímač a stěnový nebo ruční vysílač
      • Bez smluvního závazku
      • TaHoma-App bezplatně k dispozici

      Dálkově ovládaná větrací centrála 24 V

      Dálkově ovládaná větrací centrála 24 V
      • Snadná a praktická obsluha pomocí tlačítka ventilace (na / pod omítkou) nebo rádiového dálkového ovladače
      • Lze kombinovat s 24 V elektrickými otevírači

      Výlezový schůdek vč. zavěšení pro žebřík a s madlem

      Výlezový schůdek vč. zavěšení pro žebřík a s madlem
      • Schůdek je nastavitelný od 800 do 1300 mm
      • Vhodné pro jmenovité délky 100 – 150 cm
      • Na manžety lze namontovat dodatečně
      • Skládací rukojeť
      • Vestavěná trubka pro zavěšení žebříku do šířky 620 mm
      • Na vyžádání je možné v bílé barvě (RAL 9016)
      • Výhradně pro použití s řetězovými pohony, nelze kombinovat s lineárními pohony
    • Střešní výlezy

      Elektrický střešní výlez/vstup 24 V

      Elektrický střešní výlez/vstup 24 V
      • Sada pro 24 V
      • Pohodlný přístup i při velkých jmenovitých velikostech
      • Lze použít také pro odvod kouře ze schodišťových šachet

      Ruční střešní výlez/vstup

      Ruční střešní výlez/vstup
      • Sada s pneumatickými písty
      • Sada se zarážkou
      • Volitelně s funkcí vstupního střešního poklopu (otvíraného zvenčí)
      • Volitelně s integrovaným zavěšením pro žebřík
  • Příslušenství

    Stínění

    Stínění

    Přirozené denní světlo je nejlepším řešením pro zdravé a ekologické osvětlení místností. Intenzivní sluneční světlo však může být vnímáno jako rušivé, zejména pokud způsobuje přehřívání místnosti, oslňuje a ruší projektorem promítané prezentace. Řešením je systém stínění esserprotect®: Tyto plynule nastavitelné skládané rolety vytvářejí v místnosti optimální atmosféru.

    • Materiál v bílé barvě, integrováno v rámu (bílá RAL 9016)
    • Varianty materiálu: transparentní, neprůhledný a zatemňovací
    • Ovládání spínačem na zdi nebo dálkovým ovladačem
    • Předem sestaveno v továrně
    • Lze dodatečně nainstalovat na všechny kopulové i ploché střešní světlíky řady essertop®, essersky®

    Zatemnění

    Zatemnění esserprotect®

    Zatemnění esserprotect® umožňuje individuální, plynulé ovládání zatemnění místnosti. Obsluhuje se volitelně přes tlačítka ovládání na stěně nebo rádiově dálkovým ovladačem.

    • Textilie je upevněná podél celého hliníkového rámu
    • Kombinace textil-plast, odolnost vůči UV, obsahuje látky zpomalující hoření dle normy DIN 4102 B1
    • Ovládání spínačem na zdi nebo rádiovým dálkovým ovladačem
    • Předem sestaveno v továrně, dodatečně lze nainstalovat na všechny hranaté bodové i ploché střešní světlíky řady essertop®  a essersky®
    • Lze kombinovat s otevíracím mechanismem a příslušenstvím ESSERTEC

    Ochrana proti propadnutí a vloupání

    Ochrana proti propadnutí a vloupání

    Četnost vloupání a vandalismu kontinuálně stoupá. Optimálním řešením pro světlíky je ochrana proti propadnutí a vloupání esserprotect®. Disponuje velmi odolnými mřížovými vložkami (profilové a kulaté tyče z různých slitin oceli), které jsou testovány a schváleny podle DIN EN 1627 pro třídu odolnosti 2.

    Ochranu proti propadnutí a vloupání esserprotect®  dodáváme:

    • Pro klasické nebo kruhové bodové světlíky a ploché světlíky série essertop® a essersky®
    • K přímým nebo dodatečným montážím pod manžetu nebo do střešního otvoru

    Ochranná síť proti hmyzu

    Ochranná síť proti hmyzu
    Insektenschutz esserprotect

    Otevřené světlíky a okna vytvářejí prostor pro vniknutí hmyzu, listí a nečistot. Ochranná síť esserprotect® uzavírá otevřený prostor jemnou síťovinou, která je napnutá v hliníkovém rámu bílé barvy. Těsnicí pásek s kartáčky utěsňuje prostor kolem otevíracího mechanismu. Ochranu proti hmyzu lze snadno vyjmout a vyčistit.

    V potravinářských podnicích, kde se zpracovávají a vyrábějí potraviny (pekárny, řeznictví, velké kuchyně, jídelny, atd.) zabraňuje síťka kontaminaci a je zároveň povinná v souladu s nařízením EU 825-2004, Příloha II, Část I a II.

    Ochrana proti hmyzu esserprotect® je k dispozici:

    • pro všechny hranaté bodové i ploché střešní světlíky řady essertop®, essersky®
    • předem připravená pro konkrétní jmenovitou světlost
    • pro přímou montáž nebo k dodatečné instalaci

    Spojovací sada

    Spojovací sada

    Spojovací sada obsahuje hliníkové profily, rohové spojky a příslušný připevňovací materiál a používá se k vytvoření těsného spoje mezi zvednutou střešní izolací/fólií a manžetou. Spojovací sady jsou dodávány na míru podle konkrétní jmenovité světlosti.

    • Profily jsou již předem dílensky vyřezané a navrtané na požadované velikosti
    • Jednoduchá montáž aretací na ochranné oplechování proti krupobití na nasazovací PVC manžetě ESSERTEC
    • Lze použít u všech typů manžet z PVC nebo sklolaminátu

    Vnější stínění Esserprotect®

    Vnější stínění Esserprotect®
    • Ochrana před slunečním zářením a manimalizace přívodu tepla
    • Opláštění i rám jsou možné v bílé barvě (RAL 9016)
    • Solární napájení
    • Ovládání pomocí rádiového dálkového ovladače

    GFK rámeček se sklonem 5°

    GFK rámeček se sklonem 5°
    GFK rámeček se sklonem 5°
    • Vylepšuje samočištění světlíku
    • Ochrana proti stojaté vodě na povrchu plochého světlíku
    • Lze namontovat dodatečně na všechny světlíky typu Essersky (čtvercové)
    • Kompatibilní s manžetami z PVC i GFK
  • Poptávkový formulář
    •
    •
    •

    • Typ světlíku

    • Volba světlíku

    • Volba manžety

    • Výběr příslušenství

    • Kontaktní údaje

    • Položky označené hvězdičkou (* ) jsou povinné.

    • Typ světlíku:

    • Volba manžety

    • Volba světlíku

    • Volba větracího křídla

    • Kontaktní údaje

    • Položky označené hvězdičkou (* ) jsou povinné.
    • Vložte projektovou, technickou  dokumentaci. V případě, že těmito dokumenty nedisponujete, vložte pouze kontaktní údaje, ozveme se Vám a rádi Vám pomůžeme

    • Kontaktní údaje

    • Položky označené hvězdičkou (* ) jsou povinné.

Katalog střešní systémy

Esserdome-svetlik-se-zaoblenym-zasklenim-letakpdf640.83 KB
Esserdome-svetlik-se-zaoblenym-zasklenimpdf1.01 MB
Veškeré fotografie a diagramy jsou pouze ilustrační a nemusí odpovídat reálnému detailu.
