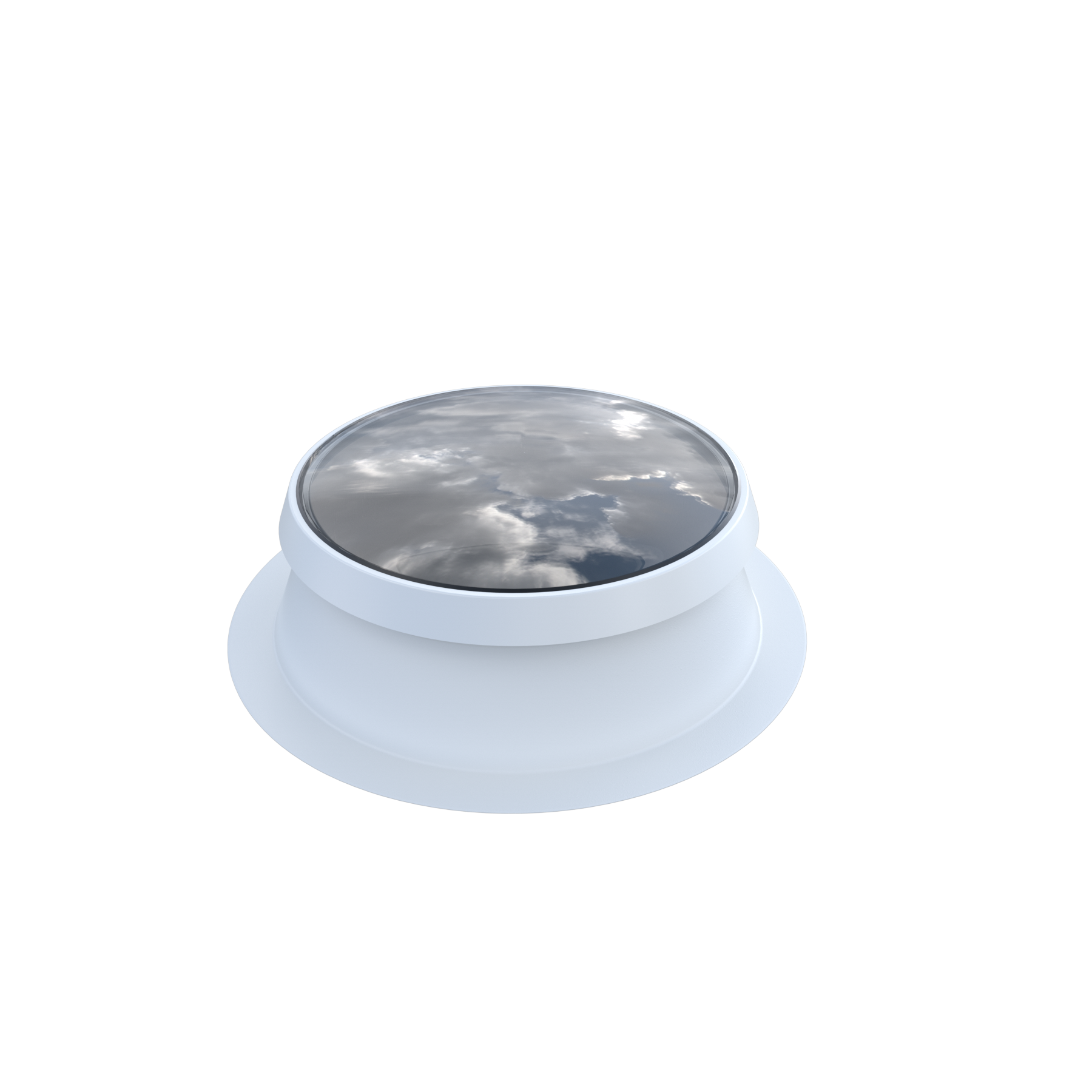

Střešní světlík pro ploché střechy esserdome® je určen pro přirozené osvětlení a případně i větrání plochých střech. Charakteristickým znakem je kopulovitě klenuté vnější zasklení. Světlík je standardně pevně zabudovaný (neotevíravý), nicméně v případě potřeby jej lze dodatečně vybavit systémem pro větrání.

Čistý výhled díky silikátovému zasklení, vynikající tepelná a akustická izolace, trvalá odolnost proti propadnutí díky stabilnímu zasklení a různé možnosti provedení - to je výčet těch nevětších výhod, které přináší nový typ střešního světlíku esserdome®.

Zkuste také zvážit, zda se Vám pro Vaší realizaci nehodí spíše kruhové světlíky kopulové a nebo světlíky ploché, ale hranaté.

Můžeme vám poradit s výběrem nebo instalací kruhových světlíků?

Zavolejte nám: +420 728 814 945

Napište nám: gradus@gradus-sro.cz

  • Produkt

    VARIANTY VÝPLNĚ:

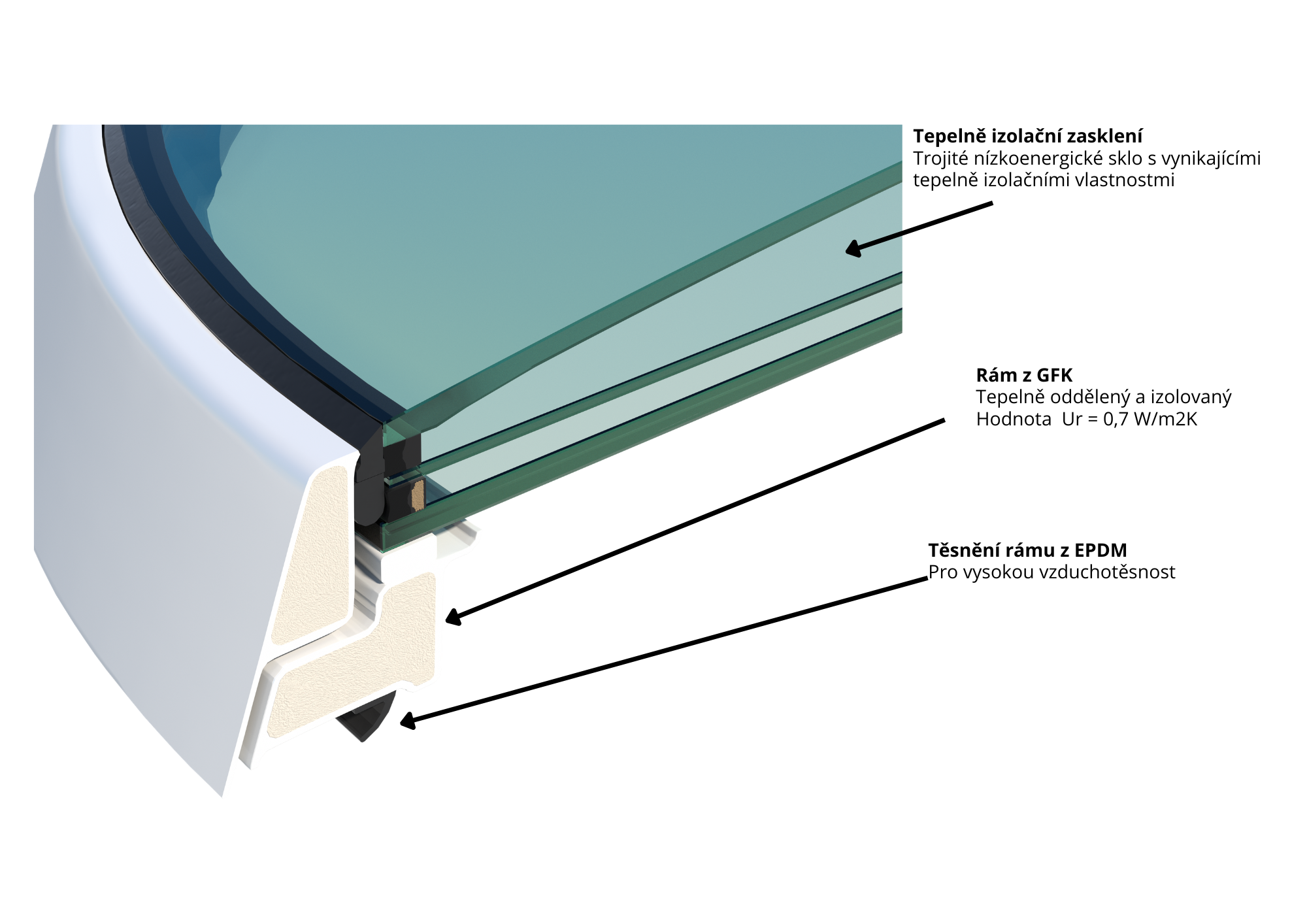

    Trojité tepelně izolační zasklení, vnější VSG čiré nebo opál
    Hodnota Ur 0,89 W/m2K


  • Parametry
    Dosavadní hodnoty U (W/m2K)
    UHodnota U zasklení podle EN 673:2011
    UcHodnota U manžety podle DIN EN ISO 6496
    Nové hodnoty U podle EN 1873:2014 (W/m2K)
    Urc refHodnota U bodového světlíku + manžety
    (Reference: Jmenovitá světlost 120 x 120 cm / Výška manžety 30 cm)
    Urc Hodnota U bodového světlíku + manžety
    Ur Hodnota U bodového světlíku (vrchlíku)
    UtHodnota U zasklení
    UeHodnota U rámu
    UupHodnota U manžety
    ΨÚpravný součinitel ve vztahu k délce v oblasti přechodu zasklení a rámu
    ΨÚpravný součinitel ve vztahu k délce v oblasti přechodu rámu a manžety
  • Manžety
    15 cm30 cm50 cm
    Hodnota Uup 1,4 W/m2KHodnota Uup 1,0 W/m2KHodnota Uup 0,9 W/m2K



  • Technické specifikace
    Zasklenítrojsklo
    čiré
    troojsklo opál
    Světelná propustnost T65 v %71,450,8
    Prostup celkové energie v %47,445,6
    Jmenovitá světlost ø cmČistý průzor světla v m2OtevíračePoloha/Počet
    Plocha odvětrání v m2 při výšce zdvihu
    28 cm30cm50cm
    600,130,130,13-
    900,380,310,33-
    1000,500,350,380,50
    1200,790,440,470,79
    1501)1,33-0,61-

    180Dostupné pouze jako pevný světlík pro ploché střechy Esserdome kruhový, neotvíravý

    1) Dostupné pouze s manžetou GFK nebo se sanačním nástavcem GFK montovaným z výroby

  • Otevírací mechanismy
    • Otevírací mechanismy:

      Elektrický otevírač 300 Basic, 230 V

      • Výška zdvihu 300 mm
      • Pohon je chráněn před stříkající vodou
      • S vysoce kvalitním plastovým krytem
      • Bezúdržbový
      • Automatické vypnutí v koncové poloze
      • Elektronická ochrana proti přetížení
      • Tandemový provoz bez přídavných synchronních řídících modulů

      Elektrický otevírač 300 Comfort, 230 V

      • Výška zdvihu 300 mm
      • Pohon je chráněn před stříkající vodou
      • S vysoce kvalitním hliníkovým krytem
      • Bezúdržbový
      • Automatické vypnutí v koncové poloze
      • Elektronická ochrana proti přetížení

      Elektrický otevírač 500, 230 V

      • Výška zdvihu 500 mm
      • Pohon je chráněn před stříkající vodou vysoce kvalitním kovovým krytem
      • Bezúdržbový
      • Automatické vypnutí v koncové poloze
      • Termická ochrana proti přetížení
      • Tandemový provoz bez přídavných synchronních řídících modulů

      Elektrický otevírač fumilux® 24-J 10, 24 V

      • Výška zdvihu 300, 500 nebo 750 mm
      • Pohon je chráněn před stříkající vodou
      • S vysoce kvalitním hliníkovým krytem
      • Bezúdržbový
      • Automatické vypnutí v koncové poloze

      Pneumatický otevírač fumilux® G3

      • Výška zdvihu 300, 500 nebo 750 mm
      • S vysoce kvalitním hliníkovým krytem
      • Bezúdržbový
      • Automatické, mechanické vypnutí v koncové poloze (možnost ručního odblokování)
      • Provoz možný jednotlivě nebo v tandemu
    • Příslušenství otevíracích mechanismů:

      Systém ochrany proti větru a dešti J 10

      • Detekuje sílu větru a deště a automaticky uzavírá kopulový či plochý střešní světlík.
      • Obsahuje větrné čidlo, senzor deště s konzolí, řídící jednotku a nástěnnou konzoli
      • Nastavitelný senzor větru
      • Možnost řízení až 3 skupin otevíračů
      • Kompatibilní také s otevíračem 24 V

      Rádiový přijímač

      • K rádiovému ovládání systémů otvírání 230V
      • Kombinovatelné se stěnovým a ručním vysílačem a TaHoma-Box Premium

      Rádiový nástěnný ovladač

      • V jednokanálovém provedení k ovládání systému s jedním otevíračem
      • Včetně upevňovacích desek
      • Vhodný do všech běžných spínacích programů

      Rádiový ruční ovladač

      • V jednokanálovém provedení k ovládání systému s jedním otevíračem
      • 4-kanálové provedení pro diferencované řízení až 4 systémů otevíraní

      Rádiový větrný a sluneční senzor

      • Detekuje sílu větru, respektive slunečního záření a hlásí přijímači
      • Možno rozšířit o přijímač deště

      Dešťový senzor

      • Hodící se k rádiovému větrnému a slunečnímu senzoru
      • Detekuje srážky a hlásí přijímači

      TaHoma-Box Premium

      • Vhodné pro ovládání otevíračů 230V pomocí aplikace v chytrém telefonu či tabletu z domova nebo na cestách
      • Potřebné příslušenství: rádiový přijímač a stěnový nebo ruční vysílač
      • Bez smluvního závazku
      • TaHoma-App bezplatně k dispozici

      Dálkově ovládaná větrací centrála 24 V

      • Snadná a praktická obsluha pomocí tlačítka ventilace (na / pod omítkou) nebo rádiového dálkového ovladače
      • Lze kombinovat s 24 V elektrickými otevírači

      Výlezový schůdek vč. zavěšení pro žebřík a s madlem

      • Schůdek je nastavitelný od 800 do 1300 mm
      • Vhodné pro jmenovité délky 100 – 150 cm
      • Na manžety lze namontovat dodatečně
      • Skládací rukojeť
      • Vestavěná trubka pro zavěšení žebříku do šířky 620 mm
      • Na vyžádání je možné v bílé barvě (RAL 9016)
      • Výhradně pro použití s řetězovými pohony, nelze kombinovat s lineárními pohony
